Ложементы для оружия и снаряжения

Изготавливаем индивидуальные вкладыши для винтовок, карабинов, ружей, пистолетов, ножей и комплектов снаряжения. Проектируем размещение под конкретный кейс и состав комплекта, предусматривая отдельные места для оптики, магазинов, сошек, инструмента и принадлежностей.

Эта страница посвящена особенностям оружейных ложементов. Общая информация о материалах, технологии плоттерной резки и порядке заказа собрана на странице изготовления ложементов на заказ.

Ложементы для винтовок, карабинов и ружей

Длинноствольное изделие размещают так, чтобы опорные участки удерживали его без давления на прицел, органы управления и выступающие элементы. Контур приклада, ствольной коробки и цевья проектируется по фактической конфигурации. Если прицел перевозится установленным, он входит в общий посадочный контур; если снимается — для него предусматривается отдельная ячейка.

При разработке оружейного вкладыша учитываем:

• габариты изделия в транспортном положении и возможность складывания приклада;
• установленную оптику, дульные устройства, рукоятки и планки;
• места для магазинов, сошек, ремня, ЗИП и набора для обслуживания;
• доступ к рукоятке затвора и другим выступающим элементам без нагрузки на них;
• зазоры для удобного извлечения и пальцевые выемки;
• ориентацию комплекта при переноске и закрывании кейса.

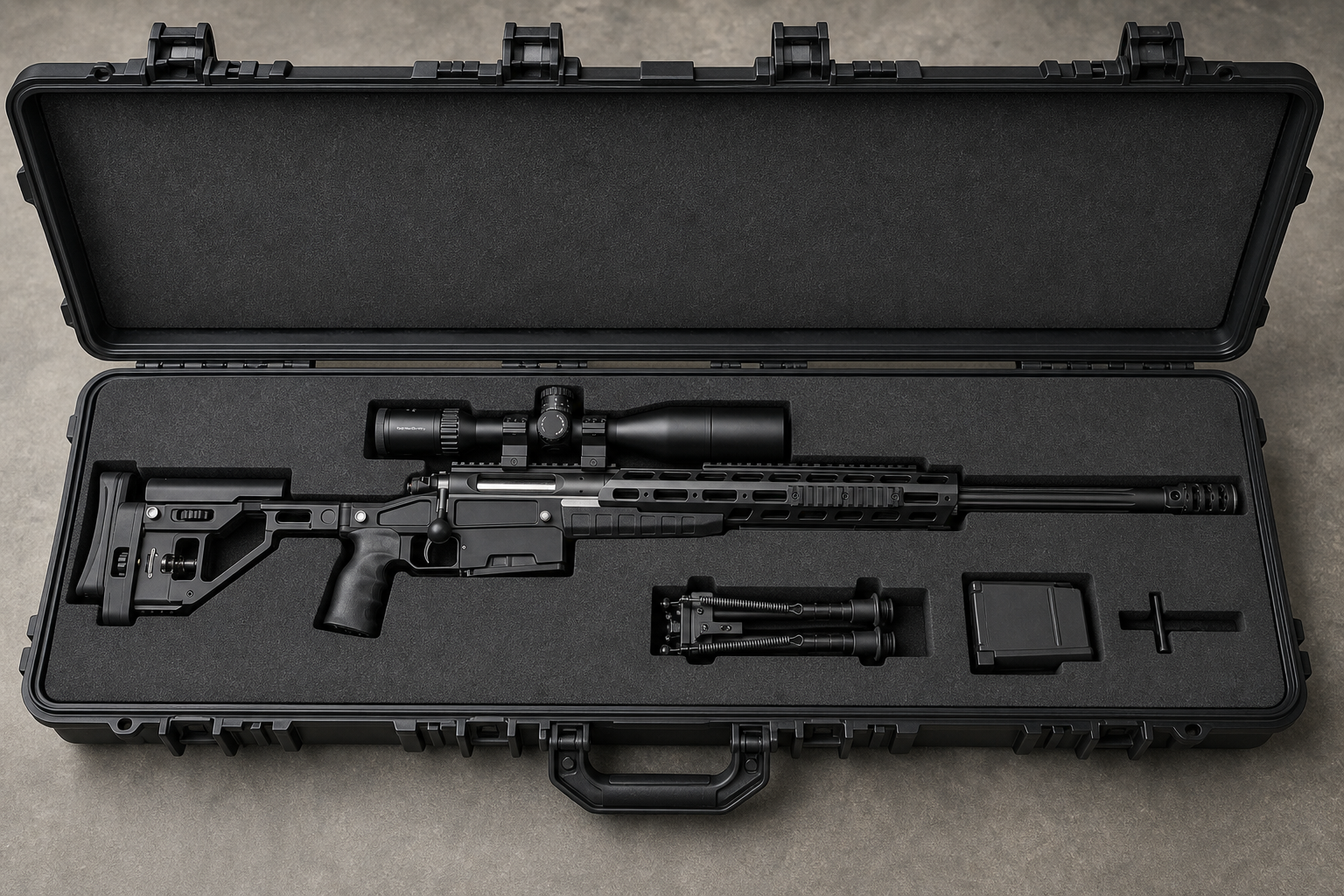

Изображение служит примером компоновки. Фактический макет разрабатывается по размерам конкретной винтовки, установленного оборудования и выбранного кейса.

Вкладыши для пистолетов и нескольких единиц оружия

В компактном кейсе можно разместить один или несколько пистолетов, магазины и принадлежности. Между предметами сохраняем достаточные перемычки материала, а ячейки располагаем так, чтобы комплект было удобно извлекать и сразу проверять визуально.

• одиночный пистолет с магазинами и принадлежностями;
• набор из нескольких единиц в одном кейсе;
• транспортировочный комплект для сервисных и демонстрационных задач;
• серийные вкладыши для производителя кейсов или комплектов.

Ложементы для ножей

Для ножей важны защита режущей кромки, отсутствие взаимного контакта и аккуратная презентация. Мы изготавливаем вкладыши для кухонных, охотничьих, туристических, складных, авторских и коллекционных ножей, а также для подарочных наборов.

Пальцевые выемки располагаются со стороны рукояти, чтобы клинок не приходилось поддевать. Для складных ножей и небольших предметов особенно важно согласовать направление извлечения и достаточную толщину перемычек.

Ложементы для охотничьего, рыболовного и туристического снаряжения

В одном кейсе можно организовать оптику, дальномер, фонари, катушки, инструменты, электронные приборы и мелкие аксессуары. Компоновка строится вокруг реального сценария использования: часто используемые предметы размещаются ближе, хрупкие приборы получают дополнительный защитный контур, а мелкие детали — отдельные заметные ячейки.

Проектирование вкладыша в оружейный кейс

Надёжность зависит не только от точности контура. До раскроя необходимо проверить внутреннюю геометрию кейса, высоту крышки, расположение рёбер, замков и петель, общую массу комплекта и положение предметов при переноске.

1. Фиксируем конфигурацию. Составляем перечень всего, что должно находиться в кейсе, включая установленные и съёмные аксессуары.
2. Определяем транспортное положение. Уточняем, складывается ли приклад, снимаются ли сошки и оптика.
3. Строим компоновку. Сохраняем прочные перемычки и исключаем нагрузку на уязвимые детали.
4. Согласуем извлечение. Добавляем пальцевые выемки и проверяем доступ к каждому предмету.
5. Изготавливаем и проверяем. После резки контролируем посадку в кейсе и соответствие комплекта.

Материалы для оружейных ложементов

Для оружейных и транспортировочных кейсов чаще применяются формоустойчивые материалы, которые выдерживают многократное извлечение тяжёлого комплекта:

• ЭВА — плотная, износостойкая и аккуратная поверхность для точной посадки;
• ППЭ — жёсткий влагостойкий материал для транспортировочных задач;
• поролон — мягкий амортизирующий слой, чаще в комбинированной конструкции;
• многослойный вариант — основание, рабочий слой с контурами и при необходимости контрастный верхний слой.

Конкретную плотность и толщину выбираем после оценки массы и глубины предметов. Глубокие посадочные места выполняются несколькими плоскими слоями — это соответствует возможностям механической резки и позволяет контролировать геометрию.

Как рассчитывается оружейный ложемент?

Оружейный вкладыш нельзя проектировать только по общей длине и ширине кейса. В расчёт входят высота установленной оптики, положение затвора, форма рукоятки, вынос магазина, профиль приклада, выступание дульного устройства и места крепления ремня. Даже небольшое изменение комплектации может потребовать другого контура и другой высоты слоя.

Основные опоры располагаем под прикладом, ствольной коробкой и цевьём. На тонкие элементы, барабанчики прицела, рукоятку затвора и органы регулировки не передаём нагрузку от крышки. Между предметом и стенкой кейса оставляем рабочий зазор, а вокруг тяжёлых узлов сохраняем перемычки материала, которые не ломаются при многократном извлечении.

• Оптика. Для установленного прицела рассчитывается общая высота закрывания кейса и отдельный контур вокруг окуляра, корпуса и объектива.
• Цевьё и ствол. Опорные зоны не должны мешать свободно вывешенному стволу и планкам для сошек и аксессуаров.
• Приклад. Для складных моделей предусматриваем транспортное положение и доступ к кнопкам и фиксаторам.
• Мелкие принадлежности. Магазины, ключи, ремень, насадки и средства ухода получают отдельные ячейки, чтобы не перемещаться по кейсу.

Оптика, сошки и принадлежности в одном кейсе

Частая ошибка — проектировать ложемент только под саму винтовку, а аксессуары добавлять после раскроя. Для рабочего комплекта правильнее сразу определить, перевозится ли прицел установленным, снимаются ли сошки, сколько магазинов нужно разместить и требуется ли место под дальномер, фонарь или комплект обслуживания.

Если прицел остаётся на оружии, его корпус входит в единый транспортный контур. В крышке и верхнем слое оставляем свободное пространство, чтобы при закрывании кейса нагрузка не приходилась на линзы, барабанчики и кольца. Съёмную оптику размещаем горизонтально или в отдельной защищённой ячейке с мягкой опорой по корпусу.

Для сложенных сошек, магазинов и мелкого ЗИП предусматриваем прямоугольные или фигурные посадочные места с небольшими пальцевыми выемками. Ячейки располагаем так, чтобы аксессуары не соприкасались с винтовкой и не могли попасть под её опорные зоны при закрывании кейса.

Транспортировка, хранение и ежедневная работа

Кейс для выезда на стрельбище и кейс для длительной перевозки предъявляют разные требования. В первом случае важны скорость доступа и понятная раскладка. Для транспортировки на дальнее расстояние важнее защищённость выступающих элементов, отсутствие люфта и возможность зафиксировать комплект при переворачивании кейса.

Мы заранее уточняем, будет ли кейс переноситься вручную, перевозиться в автомобиле или отправляться транспортной компанией. От этого зависят плотность материала, количество опорных точек, направление извлечения и необходимость верхнего фиксирующего слоя. Для часто используемых комплектов добавляем выемки под пальцы и не делаем их слишком глубокими: предмет должен извлекаться без усилия, но не выпадать при переноске.

Контроль опытного образца

Перед серийным выпуском целесообразно проверить один опытный вкладыш в реальном кейсе. На примерке смотрим, свободно ли закрывается крышка, не задевает ли она прицел и выступающие детали, можно ли достать каждый предмет в перчатках и не ослабевают ли перемычки после нескольких циклов извлечения.

По результатам примерки корректируем контуры, зазоры, пальцевые выемки и расположение принадлежностей. После утверждения изменения фиксируются в цифровом макете, поэтому последующие экземпляры повторяют согласованную геометрию. Такой этап особенно полезен для нестандартных кейсов, комплектов с несколькими вариантами оптики и подарочной упаковки.

Типичные ошибки при заказе

• указывают только длину винтовки, но не сообщают высоту прицела и положение рукоятки затвора;
• не учитывают толщину крышки и внутренние рёбра кейса;
• проектируют место под сошки в разложенном виде, хотя перевозятся они сложенными;
• оставляют слишком тонкие перемычки между соседними ячейками;
• размещают тяжёлый магазин так, что он давит на корпус винтовки при закрывании;
• не предусматривают направление извлечения и место для пальцев.

Чем подробнее описана реальная комплектация, тем меньше итераций потребуется при согласовании. Фотографии сверху и сбоку, размеры выступающих деталей и короткое видео закрывания кейса часто помогают избежать ошибок ещё до подготовки первого макета.

Серийные вкладыши для производителей кейсов и комплектов

После утверждения макета его можно повторять для серийной продукции. Это подходит производителям оружейных кейсов, ножевым мастерским, поставщикам оборудования и компаниям, которые комплектуют фирменные наборы.

• стабильная геометрия от партии к партии;
• единое расположение изделий и аксессуаров;
• возможность корректировать цифровой макет при изменении комплектации;
• выпуск без вырубного штампа — от опытного образца до серии.

Что предоставить для расчёта?

Пришлите внутренние размеры и фотографию кейса, перечень предметов, фотографии комплекта сверху и сбоку, основные размеры и желаемое количество. Обязательно укажите, какие аксессуары перевозятся установленными, а какие должны иметь отдельные ячейки.

Если точных чертежей нет, согласуем способ подготовки макета по образцам или фотографиям с размерами. Для сложной конфигурации надёжнее передать кейс и комплект для контрольной примерки.

Частые вопросы об оружейных ложементах

Можно ли сделать вкладыш в уже имеющийся кейс?

Да. Нужны точные внутренние размеры, сведения о рёбрах и скруглениях корпуса. Для наиболее точного результата можно предоставить сам кейс.

Прицел должен быть установлен или лежать отдельно?

Оба варианта возможны. Компоновка зависит от транспортного положения, высоты крышки и требований владельца. Установленная оптика входит в общий контур винтовки; для съёмной оптики проектируется отдельная защищённая ячейка.

Можно ли предусмотреть место для сошек и магазинов?

Да. Сошки, магазины, ЗИП, принадлежности для обслуживания и другие элементы размещаются в отдельных контурах с удобными выемками для извлечения.

Изготавливаете ли вы один экземпляр?

Да. Можно заказать единичный ложемент, опытный образец или повторяемую серию.
